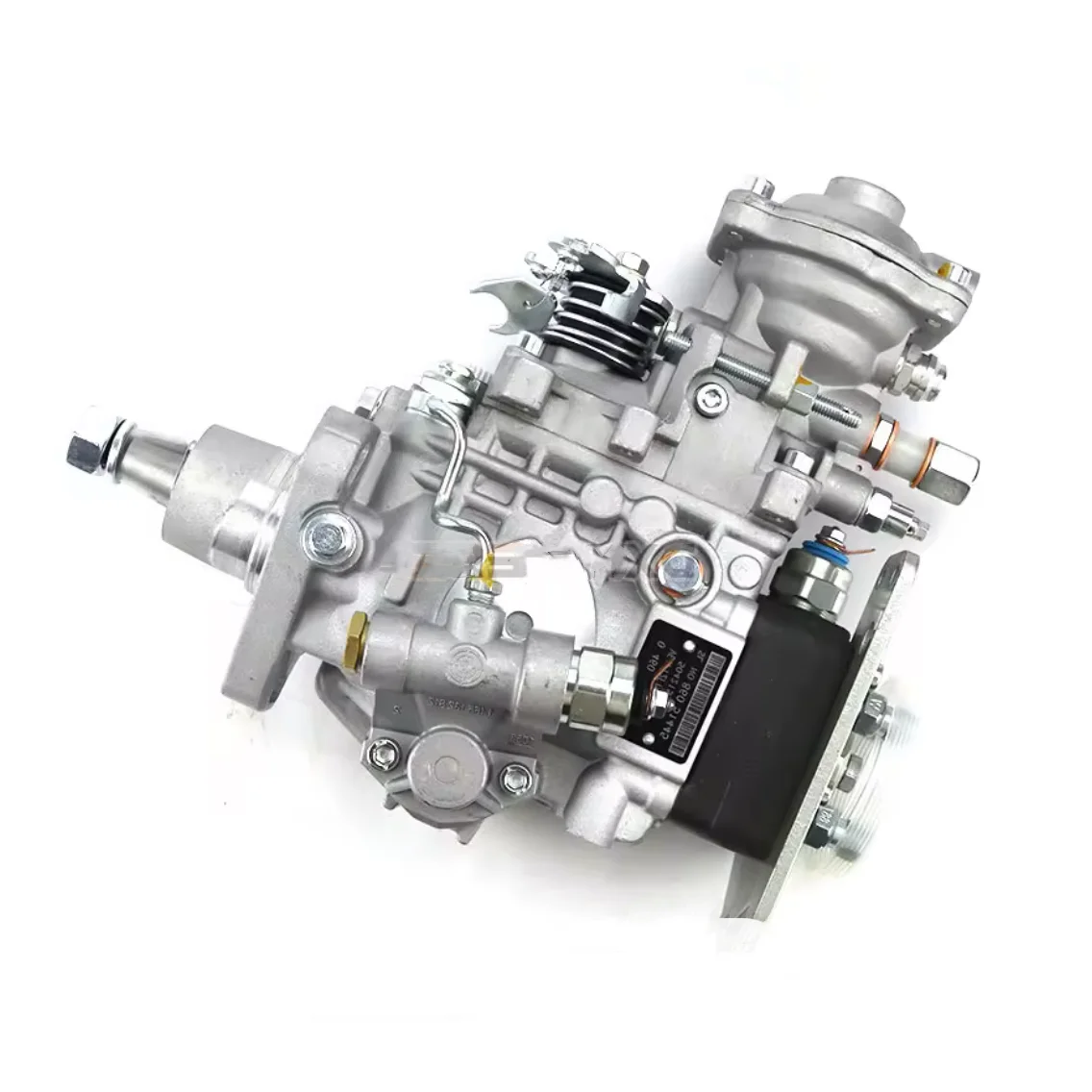

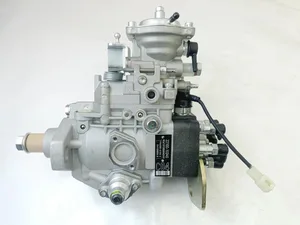

Information pump assy, injecti
Nozzle:
0935006020

Rating:
KIT List:
Pump assy, injecti | 0960100561 |
Components :
001. | PUMP ASSY, INJECTI | 09600-09870 |
002. | RING SUB-ASSY, ROL | 09618-00050 |
003. | COVER SUB-ASSY, TI | 09621-01060 |
004. | GOVERNOR ASSY, TOR | 09627-00171 |
005. | SHIM, PLUNGER ADJU | 09640-60020 |
006. | COMPENSATOR SUB-AS | 09649-01350 |
007. | COVER SUB-ASSY, GO | 09644-01580 |
Scheme ###:
000. | [01] | 09600-09870 | PUMP ASSY, INJECTI | RFP3 13 800 |
001. | [01] | 09611-01100 | HOUSING SUB-ASSY, | |
002. | [01] | 09640-01560 | HEAD SUB-ASSY, DIS | |
003. | [01] | 09649-01350 | COMPENSATOR SUB-AS | |
004. | [01] | 09612-10150 | SHAFT, DRIVE | |
005. | [01] | 09618-00050 | RING SUB-ASSY, ROL | S503 24 040 |
006. | [01] | 09614-00030 | PUMP SUB-ASSY, FUE | RF10 24 020 |
007. | [01] | 09627-00171 | GOVERNOR ASSY, TOR | |
008. | [01] | 09646-01681 | SHAFT SUB-ASSY, SP | |
009. | [01] | 09603-00160 | SOLENOID ASSY, FUE | |
009. | [01] | 09603-00520 | SOLENOID ASSY, FUE | |
009-001. | [01] | 09604-90350 | O-RING | S5A1 13 VJ7 |
010. | [01] | 09626-00050 | HOLDER SUB-ASSY, F | S501 24 231 |
011. | [04] | 09626-30030 | FLYWEIGHT, DISTRIB | S501 24 232 |
012. | [01] | 09625-20450 | SLEEVE, GOVERNOR | |
013. | [01] | 09626-50030 | WASHER, FLYWEIGHT | S501 24 233 |
015. | [01] | 09626-50020 | WASHER, FLYWEIGHT | S501 24 229 |
016. | [01] | 09625-40050 | NUT, GOVERNOR SHAF | |
017. | [01] | 09625-10020 | SHAFT, GOVERNOR MA | S501 24 222 |
018. | [01] | 94914-02930 | O-RING | S501 24 223 |
019. | [04] | 09644-90110 | BOLT, SOCKET | |
020. | [01] | 09625-50020 | RING, GOVERNOR SLE | RF10 24 130 |
021. | [04] | 09643-00150 | VALVE SUB-ASSY, SN | |
022. | [04] | 09642-00730 | VALVE SUB-ASSY, DI | |
023. | [04] | 09642-70010 | SPRING, DELIVERY V | S501 24 142 |
024. | [04] | 09642-60070 | GASKET, DELIVERY V | |
026. | [01] | 09623-00070 | CAMPLATE SUB-ASSY, | S501 24 049 |
028. | [01] | 09624-50020 | PLATE, PLUNGER, LW | S501 24 071 |
029. | [01] | 09624-40040 | PLATE, PLUNGER, UP | S501 24 072 |
030. | [01] | 09622-40040 | SPRING, COUPLING | |
031. | [01] | 09622-20020 | COUPLING | S501 24 047 |
032. | [01] | 09612-40030 | GEAR, GOVERNOR DRI | S501 24 035 |
033. | [02] | 09612-60020 | JOINT, RUBBER | |
034. | [01] | 09612-50010 | WASHER, DRIVE SHAF | S501 24 036 |
035. | [01] | 09614-70052 | COVER, FEED PUMP | |
036. | [01] | 94913-00260 | KEY, WOODRUFF | S501 24 032 |
037. | [01] | 94913-00300 | KEY, WOODRUFF | |
040. | [01] | 09603-90040 | SEAL, 0IL | |
041. | [01] | 09620-11180 | PISTON, TIMER | |
042. | [01] | 09621-30020 | SUB-PISTON, TIMER | S501 24 053 |
043. | [01] | 09620-50020 | PIN, TIMER SLIDE | S501 24 044 |
044. | [01] | 09621-60120 | STOPPER, TIMER SLI | |
044. | [01] | 09621-60020 | STOPPER, TIMER SLI | S501 24 045 |
045. | [01] | 09621-10050 | CLIP, TIMER | S501 24 046 |
045. | [01] | 09621-10080 | CLIP, TIMER | |
046. | [01] | 09621-80210 | COVER, TIMER | |
047. | [01] | 09621-80270 | COVER, TIMER | |
048. | [1C] | 09620-81870 | SPRING, TIMER, OUT | |
048. | [1C] | 09620-81860 | SPRING, TIMER, OUT | |
048. | [1C] | 09620-81400 | SPRING, TIMER, OUT | |
049. | [01] | 09644-90260 | BOLT, SOCKET | |
050. | [03] | 94914-05820 | O-RING | |
050. | [03] | 09604-90400 | O-RING | |
051. | [01] | 09641-70040 | PLUG, DISTRIBUTIVE | S501 24 151 |
052. | [01] | 09641-80020 | BOLT, DISTRIBUTIVE | S501 24 152 |
053. | [01] | 09642-60030 | GASKET, DELIVERY V | |
053. | [03] | 09642-60030 | GASKET, DELIVERY V | |
054. | [01] | 94914-02970 | O-RING | S501 24 153 |
054. | [01] | 09604-90510 | O-RING | S501 24 153 |
055. | [01] | 09624-70010 | SHEET, PLUNGER SPR | S501 24 073 |
056. | [02] | 09623-70010 | GUIDE SUB-ASSY, PL | S501 24 076 |
057. | [02] | 09623-60040 | SPRING, PLUNGER | RF10 24 074 |
058. | [02] | 09624-60010 | SHEET, PLUNGER SPR | S501 24 075 |
060. | [01] | 94914-02980 | O-RING | S501 24 105 |
062. | [02] | 09627-90010 | SPRING, LEVER SUPP | S501 24 078 |
063. | [01] | 09648-00010 | SMOKE SET SUB-ASSY | |
063-001. | [01] | 09604-90470 | O-RING | S501 24 196 |
063-001. | [01] | 94914-02900 | O-RING | |
064. | [02] | 90166-06051 | NUT, HEXAGON | S501 24 176 |
065. | [01] | 09009-00320 | SWITCH SUB-ASSY, C | |
066. | [01] | 09634-20060 | NUT, LOCK | |
067. | [04] | 09644-90020 | BOLT, SOCKET | S501 24 163 |
068. | [01] | 09644-50140 | GUIDE, RETURN SPRI | |
069. | [01] | 09603-00410 | SOLENOID ASSY, FUE | |
069-001. | [01] | 09604-90210 | O-RING | |
069-002. | [01] | 09604-90100 | O-RING | |
070. | [01] | 09602-00030 | SCREW SUB-ASSY, OV | S501 24 280 |
071. | [05] | 09024-10010 | WASHER, AIR BLEEDE | S501 24 283 |
072. | [01] | 09653-00020 | FILTER, SUB-ASSY | |
073. | [02] | 94900-20420 | SCREW, COUNTERSUNK | S501 24 024 |
074. | [01] | 09606-40100 | WASHER | |
075. | [01] | 09604-90300 | O-RING | |
078. | [01] | 09644-41280 | SPRING, RETURN | |
079. | [01] | 09644-41290 | SPRING, RETURN | |
080. | [1C] | 09643-55530 | LEVER SUB-ASSY, AD | |
080. | [1C] | 09643-55520 | LEVER SUB-ASSY, AD | |
080. | [1C] | 09643-55510 | LEVER SUB-ASSY, AD | |
081. | [01] | 09644-60100 | GASKET, GOVERNOR C | |
082. | [01] | 09616-00280 | VALVE SUB-ASSY, RE | |
082-001. | [01] | 09604-90180 | O-RING | S501 24 271 |
082-002. | [01] | 09604-90500 | O-RING | S501 24 272 |
082-002. | [01] | 94914-02920 | O-RING | |
084. | [01] | 09634-20010 | NUT, LOCK | S501 24 182 |
085. | [01] | 94918-00770 | SCREW, HOLLOW | |
086. | [02] | 09626-90020 | BOLT, GOVERNOR LIN | S501 24 201 |
087. | [01] | 94905-50300 | NUT, CAP | |
088. | [04] | 09644-90070 | BOLT, SOCKET | |
091. | [01] | 09627-30140 | WASHER, GOVERNOR T | |
092. | [2C] | 09624-80010 | SHIM, PLUNGER SPRI | S501 24 081 |
092. | [2C] | 09624-80220 | SHIM, PLUNGER SPRI | |
092. | [2C] | 09624-80110 | SHIM, PLUNGER SPRI | S501 24 092 |
092. | [2C] | 09624-80100 | SHIM, PLUNGER SPRI | S501 24 091 |
092. | [2C] | 09624-80090 | SHIM, PLUNGER SPRI | S501 24 089 |
092. | [2C] | 09624-80080 | SHIM, PLUNGER SPRI | S501 24 088 |
092. | [2C] | 09624-80070 | SHIM, PLUNGER SPRI | S501 24 087 |
092. | [2C] | 09624-80060 | SHIM, PLUNGER SPRI | S501 24 086 |
092. | [2C] | 09624-80050 | SHIM, PLUNGER SPRI | S501 24 085 |
092. | [2C] | 09624-80040 | SHIM, PLUNGER SPRI | S501 24 084 |
092. | [2C] | 09624-80030 | SHIM, PLUNGER SPRI | S501 24 083 |
092. | [2C] | 09624-80020 | SHIM, PLUNGER SPRI | S501 24 082 |
093. | [1C] | 09626-60280 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60290 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60300 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60310 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60320 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60330 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60340 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60270 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60180 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60170 | WASHER, GOVERNOR G | RF10 24 129 |
093. | [1C] | 09626-60100 | WASHER, GOVERNOR G | S501 24 224 |
093. | [1C] | 09626-60110 | WASHER, GOVERNOR G | S501 24 225 |
093. | [1C] | 09626-60120 | WASHER, GOVERNOR G | S501 24 226 |
093. | [1C] | 09626-60130 | WASHER, GOVERNOR G | S501 24 227 |
093. | [1C] | 09626-60140 | WASHER, GOVERNOR G | S501 24 228 |
093. | [1C] | 09626-60150 | WASHER, GOVERNOR G | S501 24 248 |
093. | [1C] | 09626-60160 | WASHER, GOVERNOR G | S501 24 249 |
094. | [1C] | 09625-60600 | PLUG, GOVERNOR SLE | RF10 24 632 |
094. | [1C] | 09625-60590 | PLUG, GOVERNOR SLE | |
094. | [1C] | 09625-60580 | PLUG, GOVERNOR SLE | RF10 24 630 |
094. | [1C] | 09625-60570 | PLUG, GOVERNOR SLE | RF10 24 629 |
094. | [1C] | 09625-60560 | PLUG, GOVERNOR SLE | RF10 24 628 |
094. | [1C] | 09625-60550 | PLUG, GOVERNOR SLE | RF10 24 627 |
094. | [1C] | 09625-60540 | PLUG, GOVERNOR SLE | |
094. | [1C] | 09625-60530 | PLUG, GOVERNOR SLE | |
094. | [1C] | 09625-60520 | PLUG, GOVERNOR SLE | |
094. | [1C] | 09625-60510 | PLUG, GOVERNOR SLE | |
094. | [1C] | 09625-60500 | PLUG, GOVERNOR SLE | |
094. | [1C] | 09625-60490 | PLUG, GOVERNOR SLE | |
094. | [1C] | 09625-60480 | PLUG, GOVERNOR SLE | |
095. | [2C] | 09621-40110 | WASHER, TIMER SENS | |
095. | [2C] | 09621-40120 | WASHER, TIMER SENS | |
095. | [2C] | 09621-40130 | WASHER, TIMER SENS | |
095. | [2C] | 09621-40140 | WASHER, TIMER SENS | |
095. | [2C] | 09621-40150 | WASHER, TIMER SENS | |
095. | [2C] | 09621-40200 | WASHER, TIMER SENS | |
095. | [2C] | 09621-40100 | WASHER, TIMER SENS | 4782 13 TE7 |
095. | [2C] | 09621-40090 | WASHER, TIMER SENS | 4782 13 TE6 |
095. | [2C] | 09621-40030 | WASHER, TIMER SENS | S501 13 TE1 |
095. | [2C] | 09621-40040 | WASHER, TIMER SENS | 4782 13 TE1 |
095. | [2C] | 09621-40050 | WASHER, TIMER SENS | 4782 13 TE2 |
095. | [2C] | 09621-40060 | WASHER, TIMER SENS | 4782 13 TE3 |
095. | [2C] | 09621-40070 | WASHER, TIMER SENS | 4782 13 TE4 |
095. | [2C] | 09621-40080 | WASHER, TIMER SENS | 4782 13 TE5 |
096. | [01] | 09644-80111 | COLLAR, SMOKE SET | S501 24 197 |
097. | [1C] | 09640-60520 | SHIM, PLUNGER ADJU | S501 24 122 |
097. | [1C] | 09640-60420 | SHIM, PLUNGER ADJU | S501 24 119 |
097. | [1C] | 09640-60270 | SHIM, PLUNGER ADJU | S501 24 116 |
097. | [1C] | 09640-60170 | SHIM, PLUNGER ADJU | S501 24 114 |
097. | [1C] | 09640-60020 | SHIM, PLUNGER ADJU | S501 24 111 |
105. | [02] | 94904-50210 | BOLT, HEXAGON, W/ | |
106. | [01] | 09604-50940 | WIRE SUB-ASSY | |
107. | [01] | 09604-50920 | WIRE SUB-ASSY | |
108. | [01] | 09604-50930 | WIRE SUB-ASSY | |
109. | [01] | 09621-01060 | COVER SUB-ASSY, TI | |
110. | [01] | 09643-82890 | BRACKET, IDLE UP | |
111. | [06] | 09644-90130 | BOLT, SOCKET | |
112. | [01] | 09643-82870 | BRACKET, IDLE UP | |
113. | [01] | 09647-10751 | BRACKET SUB-ASSY, | |
114. | [08] | 09644-90100 | BOLT, SOCKET | |
117. | [01] | 07630-02250 | PICKUP ASSY, TACHO | |
119. | [01] | 09604-90190 | O-RING | |
121. | [01] | 09647-10780 | BRACKET SUB-ASSY, | |
122. | [01] | 09653-00071 | FILTER, SUB-ASSY | |
123. | [01] | 09221-80250 | NIPPLE SUB-ASSY, S | |
123. | [01] | 09221-80220 | NIPPLE SUB-ASSY, S | |
124. | [01] | 09221-80280 | NIPPLE SUB-ASSY, S | |
125. | [01] | 09643-82880 | BRACKET, IDLE UP | |
126. | [01] | 09606-40110 | WASHER | |
133. | [01] | 09647-20040 | ACTUATOR SET, IDLE | |
135. | [02] | 09644-90151 | BOLT, SOCKET | |
136. | [01] | 09645-20420 | SHAFT, LEVER | |
137. | [01] | 09611-70910 | BUSHING | |
138. | [01] | 09007-80200 | COVER | |
139. | [01] | 09009-00310 | SWITCH SUB-ASSY, C | |
140. | [01] | 09647-00520 | IDLE UP SUB-ASSY | |
144. | [02] | 91370-04121 | SCREW, W/WASHER | |
145. | [01] | 09646-80300 | CAP RUBBER | |
147. | [01] | 90577-02000 | E-RING | |
148. | [01] | 94910-02860 | BEARING, BALL | |
149. | [03] | 94982-10390 | BAND | |
150. | [01] | 09602-91210 | CLIP, CONNECTOR SU | |
154. | [01] | 09634-20050 | NUT, LOCK | |
200. | [02] | 09642-60130 | GASKET, DELIVERY V |
Include in #3:
09600-09870
as PUMP ASSY, INJECTI
Cross reference number
Part num | Firm num | Firm | Name |
09600-09870 | RFP3 13 80 | PUMP ASSY, INJECTI | |
RFP3 13 800 | MAZDA | PUMP ASSY, INJECTI |
Information:
Start By:a. remove timing gear coverb. remove fuel injection pump housing and governor 1. Remove four bolts (2), plate (3) and idler gear (1). 2. If the camshaft is not going to be removed, use Tool (A) to remove camshaft gear (4).
Do not turn the crankshaft with the camshaft gear removed. Damage can be caused to the pistons and valves or both.
3. Remove bolts (5) that hold timing gear plate (6) to the cylinder block.4. Remove timing gear plate (6). 5. Use Tool (B) to remove the bearing from the idler gear. The following steps are for the installation of the timing gears and plate.6. Install a new gasket on the timing gear plate.7. Put timing gear plate (6) in position on the cylinder block and install the bolts that hold the timing gear plate to the cylinder block.8. Heat camshaft gear (4) to a maximum temperature of 205° C (400° F) for no longer than three hours and install it on the camshaft.9. Use Tool (B) and install the bearing in the idler gear. Set the gear on the front face (face with the timing marks). Drive the bearing from the rear face toward the front face of the gear. Install the bearing to a depth of 1.5 0.5 mm (.06 .02 in) below the rear face of the idler gear.10. Install the idler gear, plate and bolts. Be sure No. 1 cylinder is at top center on the compression stroke. Install the idler gear so "V" mark (7) on the idler gear is in alignment with the "V" mark on the crankshaft gear. "K" marks (8) on the camshaft gear can be seen at the outer edges of the idler gear.End By:a. install fuel injection pump housing and governorb. install timing gear cover
Do not turn the crankshaft with the camshaft gear removed. Damage can be caused to the pistons and valves or both.
3. Remove bolts (5) that hold timing gear plate (6) to the cylinder block.4. Remove timing gear plate (6). 5. Use Tool (B) to remove the bearing from the idler gear. The following steps are for the installation of the timing gears and plate.6. Install a new gasket on the timing gear plate.7. Put timing gear plate (6) in position on the cylinder block and install the bolts that hold the timing gear plate to the cylinder block.8. Heat camshaft gear (4) to a maximum temperature of 205° C (400° F) for no longer than three hours and install it on the camshaft.9. Use Tool (B) and install the bearing in the idler gear. Set the gear on the front face (face with the timing marks). Drive the bearing from the rear face toward the front face of the gear. Install the bearing to a depth of 1.5 0.5 mm (.06 .02 in) below the rear face of the idler gear.10. Install the idler gear, plate and bolts. Be sure No. 1 cylinder is at top center on the compression stroke. Install the idler gear so "V" mark (7) on the idler gear is in alignment with the "V" mark on the crankshaft gear. "K" marks (8) on the camshaft gear can be seen at the outer edges of the idler gear.End By:a. install fuel injection pump housing and governorb. install timing gear cover
