Information pump assy, injecti
Nozzle:
0935003650

Rating:
KIT List:
Pump assy, injecti | 0960100021 0960100541 |
Components :
001. | PUMP ASSY, INJECTI | 09600-06560 |
002. | RING SUB-ASSY, ROL | 09618-00050 |
003. | COVER SUB-ASSY, TI | 09621-00680 |
004. | GOVERNOR ASSY, TOR | 09627-00101 |
005. | SHIM, PLUNGER ADJU | 09640-60020 |
006. | COVER SUB-ASSY, GO | 09644-01240 |

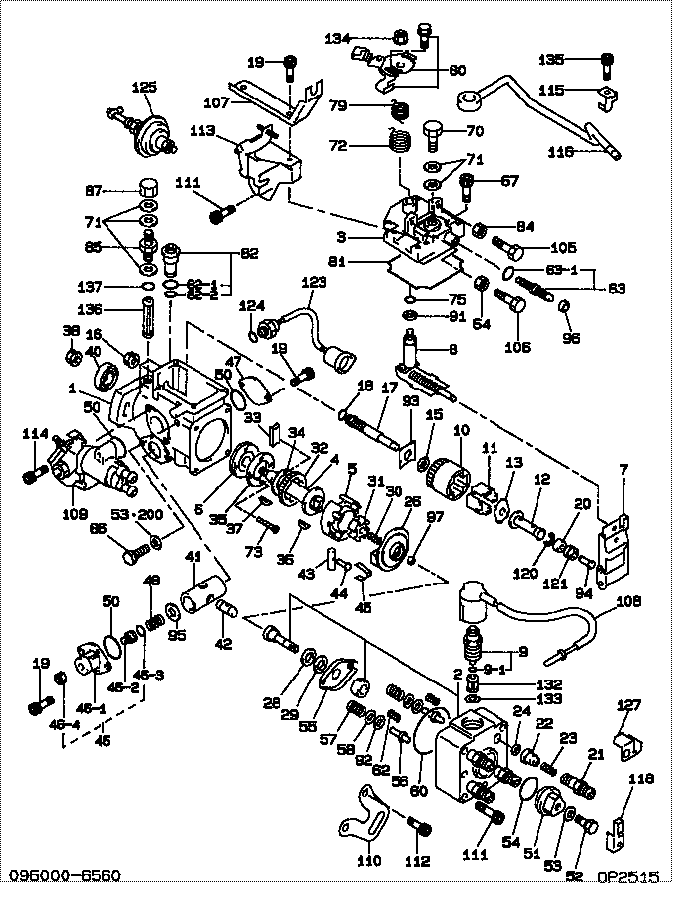

Scheme ###:
000. | [01] | 09600-06560 | PUMP ASSY, INJECTI | 22100-6D020 |
001. | [01] | 09611-00242 | HOUSING SUB-ASSY, | 22101-64020 |
002. | [01] | 09640-01000 | HEAD SUB-ASSY, DIS | 22140-6A511 |
003. | [01] | 09644-01240 | COVER SUB-ASSY, GO | 22703-6A361 |
004. | [01] | 09612-10100 | SHAFT, DRIVE | 22170-6A510 |
005. | [01] | 09618-00050 | RING SUB-ASSY, ROL | 22108-54180 |
006. | [01] | 09614-00030 | PUMP SUB-ASSY, FUE | 22505-54010 |
007. | [01] | 09627-00101 | GOVERNOR ASSY, TOR | 22350-64010 |
008. | [01] | 09646-01291 | SHAFT SUB-ASSY, SP | 22302-6A511 |
009. | [01] | 09603-00160 | SOLENOID ASSY, FUE | 22390-6A510 |
009. | [01] | 09603-00520 | SOLENOID ASSY, FUE | 22390-6A511 |
009-001. | [01] | 09604-90350 | O-RING | |
010. | [01] | 09626-00050 | HOLDER SUB-ASSY, F | 22741-54020 |
011. | [04] | 09626-30030 | FLYWEIGHT, DISTRIB | 22745-54010 |
012. | [01] | 09625-20540 | SLEEVE, GOVERNOR | 22316-6A740 |
013. | [01] | 09626-50040 | WASHER, FLYWEIGHT | 22753-54290 |
013. | [01] | 09626-50030 | WASHER, FLYWEIGHT | 22753-54020 |
015. | [01] | 09626-50020 | WASHER, FLYWEIGHT | 22753-54010 |
016. | [01] | 09625-40050 | NUT, GOVERNOR SHAF | 22722-54470 |
017. | [01] | 09625-00030 | SHAFT SUB-ASSY, GO | 22380-54020 |
018. | [01] | 94914-02930 | O-RING | 90099-14049 |
019. | [06] | 09644-90110 | BOLT, SOCKET | 22395-56351 |
020. | [01] | 09625-50020 | RING, GOVERNOR SLE | 22147-54290 |
021. | [04] | 09643-00080 | VALVE SUB-ASSY, SN | 22190-18040 |
021. | [04] | 09643-00180 | VALVE SUB-ASSY, SN | 22190-6A680 |
022. | [04] | 09642-00120 | VALVE SUB-ASSY, DI | 22104-64010 |
022. | [04] | 09642-00510 | VALVE SUB-ASSY, DI | 22104-6A290 |
023. | [04] | 09642-70010 | SPRING, DELIVERY V | 22148-54010 |
024. | [04] | 09642-60070 | GASKET, DELIVERY V | 22149-56351 |
024. | [04] | 09642-60020 | GASKET, DELIVERY V | 22149-54010 |
026. | [01] | 09623-00180 | CAMPLATE SUB-ASSY, | 22130-6A510 |
026. | [01] | 09623-00260 | CAMPLATE SUB-ASSY, | 22130-6D340 |
028. | [01] | 09624-50020 | PLATE, PLUNGER, LW | 22163-54010 |
029. | [01] | 09624-40040 | PLATE, PLUNGER, UP | 22162-54010 |
030. | [01] | 09622-40040 | SPRING, COUPLING | 22659-64150 |
031. | [01] | 09622-20020 | COUPLING | 22632-54010 |
032. | [01] | 09612-40030 | GEAR, GOVERNOR DRI | 22341-54010 |
033. | [02] | 09612-60020 | JOINT, RUBBER | 22169-54180 |
034. | [01] | 09612-50010 | WASHER, DRIVE SHAF | 22161-54010 |
035. | [01] | 09614-70052 | COVER, FEED PUMP | 22511-58650 |
036. | [01] | 94913-00260 | KEY, WOODRUFF | 90099-13017 |
037. | [01] | 94913-00300 | KEY, WOODRUFF | 90099-13018 |
038. | [01] | 94905-62390 | NUT | 90099-05166 |
040. | [01] | 09603-90040 | SEAL, 0IL | 22544-64740 |
041. | [01] | 09620-10500 | PISTON, TIMER | 22654-55050 |
042. | [01] | 09621-30020 | SUB-PISTON, TIMER | 22657-54010 |
043. | [01] | 09620-50020 | PIN, TIMER SLIDE | 22655-54010 |
044. | [01] | 09621-60020 | STOPPER, TIMER SLI | 22658-54010 |
044. | [01] | 09621-60120 | STOPPER, TIMER SLI | 22658-17840 |
045. | [01] | 09621-10050 | CLIP, TIMER | 22656-54010 |
045. | [01] | 09621-10080 | CLIP, TIMER | 22656-17840 |
046. | [01] | 09621-00450 | COVER SUB-ASSY, TI | 22790-6A220 |
046-001. | [01] | 09621-80230 | COVER, TIMER | 22612-54450 |
046-002. | [01] | 09621-60040 | STOPPER, TIMER SLI | 22658-54450 |
046-003. | [01] | 09604-90190 | O-RING | 22193-64750 |
046-004. | [01] | 94905-05010 | NUT, HEXAGON | 90099-05225 |
047. | [01] | 09621-80270 | COVER, TIMER | 22612-56350 |
047. | [01] | 09621-80020 | COVER, TIMER | 22612-54010 |
048. | [1C] | 09620-80161 | SPRING, TIMER, OUT | 22615-54180 |
048. | [1C] | 09620-80330 | SPRING, TIMER, OUT | 22615-54490 |
048. | [1C] | 09620-80560 | SPRING, TIMER, OUT | 22615-5B010 |
050. | [03] | 09604-90400 | O-RING | 22193-17840 |
050. | [03] | 94914-05820 | O-RING | 90099-14105 |
050. | [03] | 94914-02960 | O-RING | 90099-14051 |
051. | [01] | 09641-70040 | PLUG, DISTRIBUTIVE | 22176-54020 |
052. | [01] | 09641-80020 | BOLT, DISTRIBUTIVE | 22128-54010 |
053. | [01] | 09642-60030 | GASKET, DELIVERY V | 22149-56200 |
053. | [03] | 09642-60030 | GASKET, DELIVERY V | 22149-56200 |
054. | [01] | 94914-02970 | O-RING | 90099-14052 |
054. | [01] | 09604-90510 | O-RING | 22193-54772 |
055. | [01] | 09624-70010 | SHEET, PLUNGER SPR | 22145-54010 |
056. | [02] | 09623-70010 | GUIDE SUB-ASSY, PL | 22192-54010 |
057. | [02] | 09623-60040 | SPRING, PLUNGER | 22144-54190 |
058. | [02] | 09624-60010 | SHEET, PLUNGER SPR | 22143-54010 |
060. | [01] | 94914-02980 | O-RING | 90099-14053 |
062. | [02] | 09627-90010 | SPRING, LEVER SUPP | 22314-54010 |
063. | [01] | 09648-00010 | SMOKE SET SUB-ASSY | |
063-001. | [01] | 09604-90470 | O-RING | 22193-54771 |
063-001. | [01] | 94914-02900 | O-RING | 90099-14047 |
064. | [01] | 90166-06051 | NUT, HEXAGON | 90092-10608 |
067. | [04] | 09644-90020 | BOLT, SOCKET | 22395-54010 |
070. | [01] | 09602-00030 | SCREW SUB-ASSY, OV | 22160-64010 |
071. | [05] | 09024-10010 | WASHER, AIR BLEEDE | 22119-77020 |
072. | [01] | 09644-40530 | SPRING, RETURN | 22322-6A280 |
073. | [02] | 94900-20420 | SCREW, COUNTERSUNK | 90099-00723 |
075. | [01] | 94914-02910 | O-RING | 90099-14048 |
075. | [01] | 09604-90300 | O-RING | 22193-54770 |
079. | [01] | 09644-40490 | SPRING, RETURN | 22322-64740 |
080. | [1C] | 09643-52850 | LEVER SUB-ASSY, AD | 22701-6A411 |
080. | [1C] | 09643-52840 | LEVER SUB-ASSY, AD | 22701-6A410 |
081. | [01] | 09644-60093 | GASKET, GOVERNOR C | 22774-54010 |
081. | [01] | 09644-60100 | GASKET, GOVERNOR C | 22774-54270 |
082. | [01] | 09616-00030 | VALVE SUB-ASSY, RE | 22180-54010 |
082-001. | [01] | 09604-90180 | O-RING | 22193-54561 |
082-002. | [01] | 94914-02920 | O-RING | 90099-14080 |
082-002. | [01] | 09604-90500 | O-RING | |
084. | [01] | 09634-20010 | NUT, LOCK | 22775-77121 |
085. | [01] | 94918-00770 | SCREW, HOLLOW | 90099-18022 |
086. | [02] | 09626-90020 | BOLT, GOVERNOR LIN | 22739-54020 |
087. | [01] | 94905-50300 | NUT, CAP | 90099-05161 |
091. | [01] | 09627-30140 | WASHER, GOVERNOR T | 22378-64010 |
092. | [2C] | 09624-80220 | SHIM, PLUNGER SPRI | |
092. | [2C] | 09624-80110 | SHIM, PLUNGER SPRI | 22182-17013 |
092. | [2C] | 09624-80100 | SHIM, PLUNGER SPRI | 22182-17012 |
092. | [2C] | 09624-80090 | SHIM, PLUNGER SPRI | 22182-17011 |
092. | [2C] | 09624-80080 | SHIM, PLUNGER SPRI | 22182-17010 |
092. | [2C] | 09624-80070 | SHIM, PLUNGER SPRI | 22188-54010 |
092. | [2C] | 09624-80060 | SHIM, PLUNGER SPRI | 22187-54010 |
092. | [2C] | 09624-80050 | SHIM, PLUNGER SPRI | 22186-54010 |
092. | [2C] | 09624-80040 | SHIM, PLUNGER SPRI | 22185-54010 |
092. | [2C] | 09624-80030 | SHIM, PLUNGER SPRI | 22184-54010 |
092. | [2C] | 09624-80020 | SHIM, PLUNGER SPRI | 22183-54010 |
092. | [2C] | 09624-80010 | SHIM, PLUNGER SPRI | 22182-54010 |
093. | [1C] | 09626-60280 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60290 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60300 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60310 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60320 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60330 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60340 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60270 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60170 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60100 | WASHER, GOVERNOR G | 22713-54010 |
093. | [1C] | 09626-60110 | WASHER, GOVERNOR G | 22714-54010 |
093. | [1C] | 09626-60120 | WASHER, GOVERNOR G | 22715-54010 |
093. | [1C] | 09626-60130 | WASHER, GOVERNOR G | 22716-54010 |
093. | [1C] | 09626-60140 | WASHER, GOVERNOR G | 22717-54010 |
093. | [1C] | 09626-60150 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60160 | WASHER, GOVERNOR G | |
094. | [1C] | 09625-60620 | PLUG, GOVERNOR SLE | 22787-64667 |
094. | [1C] | 09625-60610 | PLUG, GOVERNOR SLE | 22787-64666 |
094. | [1C] | 09625-60600 | PLUG, GOVERNOR SLE | 22787-64665 |
094. | [1C] | 09625-60590 | PLUG, GOVERNOR SLE | 22787-64664 |
094. | [1C] | 09625-60580 | PLUG, GOVERNOR SLE | 22787-64663 |
094. | [1C] | 09625-60570 | PLUG, GOVERNOR SLE | 22787-64662 |
094. | [1C] | 09625-60560 | PLUG, GOVERNOR SLE | 22787-64661 |
094. | [1C] | 09625-60550 | PLUG, GOVERNOR SLE | 22787-64660 |
094. | [1C] | 09625-60400 | PLUG, GOVERNOR SLE | 22787-64641 |
094. | [1C] | 09625-60410 | PLUG, GOVERNOR SLE | 22787-64642 |
094. | [1C] | 09625-60420 | PLUG, GOVERNOR SLE | 22787-64643 |
094. | [1C] | 09625-60430 | PLUG, GOVERNOR SLE | 22787-54026 |
094. | [1C] | 09625-60440 | PLUG, GOVERNOR SLE | 22787-54027 |
095. | [01] | 09621-40050 | WASHER, TIMER SENS | 22625-54272 |
096. | [01] | 09644-80111 | COLLAR, SMOKE SET | |
097. | [1C] | 09640-60520 | SHIM, PLUNGER ADJU | 22179-54020 |
097. | [1C] | 09640-60420 | SHIM, PLUNGER ADJU | 22179-54018 |
097. | [1C] | 09640-60270 | SHIM, PLUNGER ADJU | 22179-54015 |
097. | [1C] | 09640-60170 | SHIM, PLUNGER ADJU | 22179-54013 |
097. | [1C] | 09640-60020 | SHIM, PLUNGER ADJU | 22179-54010 |
105. | [01] | 94904-50190 | BOLT, HEXAGON, W/ | 90099-04946 |
106. | [01] | 94904-50180 | BOLT, HEXAGON, W/ | 90099-04576 |
107. | [01] | 09643-81760 | BRACKET, IDLE UP | 22178-6A360 |
108. | [01] | 09604-50380 | WIRE SUB-ASSY | 22751-6A041 |
109. | [01] | 09621-00680 | COVER SUB-ASSY, TI | 22790-6A770 |
110. | [01] | 09643-80110 | BRACKET, IDLE UP | 22178-64010 |
111. | [05] | 09644-90070 | BOLT, SOCKET | 22395-58200 |
112. | [02] | 09644-90140 | BOLT, SOCKET | 22395-56350 |
113. | [01] | 09647-00380 | IDLE UP SUB-ASSY | 22305-6A770 |
114. | [02] | 09644-90100 | BOLT, SOCKET | 22395-56352 |
115. | [01] | 09602-90251 | CLIP, CONNECTOR SU | 22172-64150 |
116. | [01] | 09221-80010 | NIPPLE SUB-ASSY, S | 22548-64150 |
118. | [01] | 09602-90950 | CLIP, CONNECTOR SU | 22172-6A330 |
120. | [01] | 90577-02000 | E-RING | 90096-90024 |
121. | [01] | 94910-02860 | BEARING, BALL | 90099-10148 |
123. | [01] | 07630-01241 | PICKUP ASSY, TACHO | 83180-32020 |
123. | [01] | 07630-01950 | PICKUP ASSY, TACHO | |
124. | [01] | 09604-90190 | O-RING | 22193-64750 |
125. | [01] | 09647-20590 | ACTUATOR SET, IDLE | 88031-20080 |
127. | [01] | 09602-90350 | CLIP, CONNECTOR SU | 22172-64230 |
132. | [01] | 09653-00071 | FILTER, SUB-ASSY | 22602-56350 |
133. | [01] | 09606-40110 | WASHER | 22689-56350 |
134. | [01] | 94905-61680 | NUT | 90179-06009 |
135. | [01] | 09644-90130 | BOLT, SOCKET | 22395-54263 |
135. | [01] | 09644-90110 | BOLT, SOCKET | 22395-56351 |
136. | [01] | 09653-00111 | FILTER, SUB-ASSY | 22602-5B320 |
137. | [01] | 09604-90460 | O-RING | 22193-5B320 |
200. | [02] | 09642-60130 | GASKET, DELIVERY V | 22149-54771 |
Include in #3:
09600-06560
as PUMP ASSY, INJECTI
Cross reference number
Part num | Firm num | Firm | Name |
09600-06560 | 22100-6D02 | PUMP ASSY, INJECTI | |
22100-6D020 | TOYOTA | PUMP ASSY, INJECTI |
Information:
Part Numbers Impacted
The table below lists Injector assembly part numbers impacted by this change.
Reman Part Number
Family
Description
Reman Part Number
Family
Description
20R0848
EI800
FUEL INJECTOR GP
10R0724
EI550
FUEL INJECTOR GP
20R0849
EI800
FUEL INJECTOR GP
10R0954
EI550
FUEL INJECTOR GP
20R0850
EI800
FUEL INJECTOR GP
10R0955
EI550
FUEL INJECTOR GP
20R0863
EI800
FUEL INJECTOR GP
10R0956
EI550
FUEL INJECTOR GP
20R0864
EI800
FUEL INJECTOR GP
10R0959
EI550
FUEL INJECTOR GP
20R1262
EI800
FUEL INJECTOR GP
10R7228
EI550
FUEL INJECTOR GP
20R1263
EI800
FUEL INJECTOR GP
10R7229
EI550
FUEL INJECTOR GP
20R1264
EI800
FUEL INJECTOR GP
10R7232
EI550
FUEL INJECTOR GP
2R1265
EI800
FUEL INJECTOR GP
10R8501
EI550
FUEL INJECTOR GP
20R1266
EI800
FUEL INJECTOR GP
10R8502
EI550
FUEL INJECTOR GP
20R1267
EI800
FUEL INJECTOR GP
10R8990
EI550
FUEL INJECTOR GP
20R1268
EI800
FUEL INJECTOR GP
10R1000
EI550 BRIDGE
FUEL INJECTOR GP
20R1269
EI800
FUEL INJECTOR GP
10R1273
EI550 ACERTâ„¢
FUEL INJECTOR GP
20R1270
EI800
FUEL INJECTOR GP
10R2772
EI550 ACERTâ„¢
FUEL INJECTOR GP
20R1271
EI800
FUEL INJECTOR GP
