Information pump assy, injecti
Nozzle:
0935003650

Rating:
KIT List:
Pump assy, injecti | 0960100111 0960100561 |
Components :
001. | PUMP ASSY, INJECTI | 09600-03280 |
002. | RING SUB-ASSY, ROL | 09618-00050 |
003. | COVER SUB-ASSY, TI | 09621-00310 |
004. | GOVERNOR ASSY, TOR | 09627-00260 |
005. | SHIM, PLUNGER ADJU | 09640-60020 |
006. | COMPENSATOR SUB-AS | 09649-00321 |

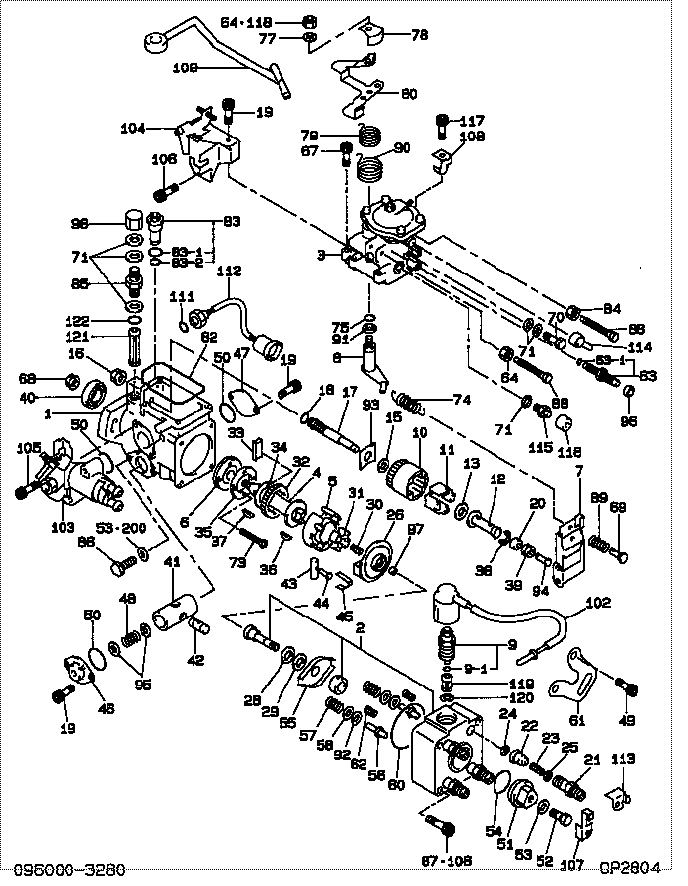

Scheme ###:
000. | [01] | 09600-03280 | PUMP ASSY, INJECTI | 22100-6A240 |
001. | [01] | 09611-00292 | HOUSING SUB-ASSY, | 22101-54260 |
002. | [01] | 09640-00242 | HEAD SUB-ASSY, DIS | 22140-64400 |
002. | [01] | 09640-01090 | HEAD SUB-ASSY, DIS | 22140-55130 |
003. | [01] | 09649-00321 | COMPENSATOR SUB-AS | |
004. | [01] | 09612-10070 | SHAFT, DRIVE | 22170-54180 |
005. | [01] | 09618-00050 | RING SUB-ASSY, ROL | 22108-54180 |
006. | [01] | 09614-00030 | PUMP SUB-ASSY, FUE | 22505-54010 |
007. | [01] | 09627-00260 | GOVERNOR ASSY, TOR | 22350-64850 |
008. | [01] | 09645-00020 | SHAFT SUB-ASSY, GO | 22740-54010 |
009. | [01] | 09603-00520 | SOLENOID ASSY, FUE | 22390-6A511 |
009. | [01] | 09603-00160 | SOLENOID ASSY, FUE | 22390-6A510 |
009. | [01] | 09603-00070 | SOLENOID ASSY, FUE | 22390-54110 |
009-001. | [01] | 09604-90030 | O-RING | 22193-64010 |
009-001. | [01] | 09604-90350 | O-RING | |
010. | [01] | 09626-00050 | HOLDER SUB-ASSY, F | 22741-54020 |
011. | [04] | 09626-30030 | FLYWEIGHT, DISTRIB | 22745-54010 |
012. | [01] | 09625-20320 | SLEEVE, GOVERNOR | 22316-54360 |
013. | [01] | 09626-50030 | WASHER, FLYWEIGHT | 22753-54020 |
013. | [01] | 09626-50040 | WASHER, FLYWEIGHT | 22753-54290 |
015. | [01] | 09626-50020 | WASHER, FLYWEIGHT | 22753-54010 |
016. | [01] | 09625-40050 | NUT, GOVERNOR SHAF | 22722-54470 |
017. | [01] | 09625-00030 | SHAFT SUB-ASSY, GO | 22380-54020 |
018. | [01] | 94914-02930 | O-RING | 90099-14049 |
019. | [06] | 09644-90110 | BOLT, SOCKET | 22395-56351 |
019. | [06] | 91518-06161 | BOLT, W/WASHER | 90091-20611 |
020. | [01] | 09625-50020 | RING, GOVERNOR SLE | 22147-54290 |
021. | [04] | 09643-00050 | VALVE SUB-ASSY, SN | 22190-64740 |
021. | [04] | 09643-00150 | VALVE SUB-ASSY, SN | 22190-6A290 |
022. | [04] | 09642-00120 | VALVE SUB-ASSY, DI | 22104-64010 |
022. | [04] | 09642-00510 | VALVE SUB-ASSY, DI | 22104-6A290 |
023. | [04] | 09642-70010 | SPRING, DELIVERY V | 22148-54010 |
024. | [04] | 09642-60020 | GASKET, DELIVERY V | 22149-54010 |
024. | [04] | 09642-60070 | GASKET, DELIVERY V | 22149-56351 |
025. | [04] | 09642-80020 | SEAT, DELIVERY VAL | 22141-54250 |
026. | [01] | 09623-00090 | CAMPLATE SUB-ASSY, | 22130-64010 |
028. | [01] | 09624-50020 | PLATE, PLUNGER, LW | 22163-54010 |
029. | [01] | 09624-40040 | PLATE, PLUNGER, UP | 22162-54010 |
030. | [01] | 09622-40040 | SPRING, COUPLING | 22659-64150 |
031. | [01] | 09622-20020 | COUPLING | 22632-54010 |
032. | [01] | 09612-40030 | GEAR, GOVERNOR DRI | 22341-54010 |
033. | [02] | 09612-60020 | JOINT, RUBBER | 22169-54180 |
034. | [01] | 09612-50010 | WASHER, DRIVE SHAF | 22161-54010 |
035. | [01] | 09614-70040 | COVER, FEED PUMP | 22511-54020 |
036. | [01] | 94913-00260 | KEY, WOODRUFF | 90099-13017 |
037. | [01] | 94913-00300 | KEY, WOODRUFF | 90099-13018 |
038. | [01] | 90577-02000 | E-RING | 90096-90024 |
039. | [01] | 94910-02860 | BEARING, BALL | 90099-10148 |
040. | [01] | 09603-90040 | SEAL, 0IL | 22544-64740 |
041. | [01] | 09620-10380 | PISTON, TIMER | 22654-64740 |
042. | [01] | 09621-30020 | SUB-PISTON, TIMER | 22657-54010 |
043. | [01] | 09620-50020 | PIN, TIMER SLIDE | 22655-54010 |
044. | [01] | 09621-60020 | STOPPER, TIMER SLI | 22658-54010 |
044. | [01] | 09621-60120 | STOPPER, TIMER SLI | 22658-17840 |
045. | [01] | 09621-10050 | CLIP, TIMER | 22656-54010 |
045. | [01] | 09621-10080 | CLIP, TIMER | 22656-17840 |
046. | [01] | 09621-80040 | COVER, TIMER | 22612-54020 |
047. | [01] | 09621-80270 | COVER, TIMER | 22612-56350 |
047. | [01] | 09621-80020 | COVER, TIMER | 22612-54010 |
048. | [01] | 09620-80180 | SPRING, TIMER, OUT | 22615-54413 |
048. | [01] | 09620-80220 | SPRING, TIMER, OUT | 22615-54770 |
048. | [01] | 09620-80120 | SPRING, TIMER, OUT | 22615-64010 |
048. | [01] | 09620-80161 | SPRING, TIMER, OUT | 22615-54180 |
049. | [02] | 09644-90140 | BOLT, SOCKET | 22395-56350 |
049. | [02] | 91418-08201 | BOLT, W/WASHER | 91611-60820 |
050. | [03] | 94914-02960 | O-RING | 90099-14051 |
050. | [03] | 94914-05820 | O-RING | 90099-14105 |
050. | [03] | 09604-90400 | O-RING | 22193-17840 |
051. | [01] | 09641-70040 | PLUG, DISTRIBUTIVE | 22176-54020 |
052. | [01] | 09641-80020 | BOLT, DISTRIBUTIVE | 22128-54010 |
053. | [01] | 09642-60030 | GASKET, DELIVERY V | 22149-56200 |
053. | [03] | 09642-60030 | GASKET, DELIVERY V | 22149-56200 |
054. | [01] | 94914-02970 | O-RING | 90099-14052 |
054. | [01] | 09604-90510 | O-RING | 22193-54772 |
055. | [01] | 09624-70010 | SHEET, PLUNGER SPR | 22145-54010 |
056. | [02] | 09623-70010 | GUIDE SUB-ASSY, PL | 22192-54010 |
057. | [02] | 09623-60030 | SPRING, PLUNGER | 22144-54180 |
058. | [02] | 09624-60010 | SHEET, PLUNGER SPR | 22143-54010 |
060. | [01] | 94914-02980 | O-RING | 90099-14053 |
061. | [01] | 09643-80110 | BRACKET, IDLE UP | 22178-64010 |
062. | [02] | 09627-90010 | SPRING, LEVER SUPP | 22314-54010 |
063. | [01] | 09648-00010 | SMOKE SET SUB-ASSY | |
063-001. | [01] | 09604-90470 | O-RING | 22193-54771 |
063-001. | [01] | 94914-02900 | O-RING | 90099-14047 |
064. | [02] | 90160-06051 | NUT, HEXAGON | 90092-10101 |
064. | [01] | 90160-06051 | NUT, HEXAGON | 90092-10101 |
064. | [01] | 90166-06051 | NUT, HEXAGON | 90092-10608 |
067. | [04] | 09644-90020 | BOLT, SOCKET | 22395-54010 |
068. | [01] | 94905-62390 | NUT | 90099-05166 |
069. | [01] | 09626-70030 | SHEET, GOVERNOR SP | 22369-54010 |
070. | [01] | 09602-00030 | SCREW SUB-ASSY, OV | 22160-64010 |
071. | [06] | 09024-10010 | WASHER, AIR BLEEDE | 22119-77020 |
073. | [02] | 94900-20420 | SCREW, COUNTERSUNK | 90099-00723 |
074. | [1C] | 09626-10260 | SPRING, SPEED CONT | 22726-54310 |
074. | [1C] | 09626-10470 | SPRING, SPEED CONT | 22726-54490 |
075. | [01] | 09604-90300 | O-RING | 22193-54770 |
075. | [01] | 94914-02910 | O-RING | 90099-14048 |
077. | [01] | 90258-06001 | WASHER, SPRING | 94511-00600 |
078. | [01] | 09644-50140 | GUIDE, RETURN SPRI | 22728-6A630 |
079. | [01] | 09644-40160 | SPRING, RETURN | 22322-64131 |
080. | [1C] | 09643-52220 | LEVER SUB-ASSY, AD | 22701-6A241 |
080. | [1C] | 09643-52210 | LEVER SUB-ASSY, AD | 22701-6A240 |
082. | [01] | 09644-60093 | GASKET, GOVERNOR C | 22774-54010 |
082. | [01] | 09644-60100 | GASKET, GOVERNOR C | 22774-54270 |
083. | [01] | 09616-00030 | VALVE SUB-ASSY, RE | 22180-54010 |
083-001. | [01] | 94914-02950 | O-RING | 90099-14078 |
083-002. | [01] | 09604-90500 | O-RING | |
083-002. | [01] | 94914-02920 | O-RING | 90099-14080 |
084. | [01] | 09634-20010 | NUT, LOCK | 22775-77121 |
085. | [01] | 94918-00770 | SCREW, HOLLOW | 90099-18022 |
086. | [02] | 09626-90020 | BOLT, GOVERNOR LIN | 22739-54020 |
087. | [05] | 09644-90070 | BOLT, SOCKET | 22395-58200 |
088. | [02] | 94904-50210 | BOLT, HEXAGON, W/ | 90099-04954 |
089. | [01] | 09628-90110 | SPRING, GOVERNOR I | 22317-64030 |
090. | [01] | 09644-40540 | SPRING, RETURN | 22322-6A220 |
091. | [01] | 09627-30140 | WASHER, GOVERNOR T | 22378-64010 |
092. | [2C] | 09624-80110 | SHIM, PLUNGER SPRI | 22182-17013 |
092. | [2C] | 09624-80100 | SHIM, PLUNGER SPRI | 22182-17012 |
092. | [2C] | 09624-80090 | SHIM, PLUNGER SPRI | 22182-17011 |
092. | [2C] | 09624-80080 | SHIM, PLUNGER SPRI | 22182-17010 |
092. | [2C] | 09624-80070 | SHIM, PLUNGER SPRI | 22188-54010 |
092. | [2C] | 09624-80060 | SHIM, PLUNGER SPRI | 22187-54010 |
092. | [2C] | 09624-80050 | SHIM, PLUNGER SPRI | 22186-54010 |
092. | [2C] | 09624-80040 | SHIM, PLUNGER SPRI | 22185-54010 |
092. | [2C] | 09624-80030 | SHIM, PLUNGER SPRI | 22184-54010 |
092. | [2C] | 09624-80020 | SHIM, PLUNGER SPRI | 22183-54010 |
092. | [2C] | 09624-80010 | SHIM, PLUNGER SPRI | 22182-54010 |
093. | [1C] | 09626-60280 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60290 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60300 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60310 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60320 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60330 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60340 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60270 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60170 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60100 | WASHER, GOVERNOR G | 22713-54010 |
093. | [1C] | 09626-60110 | WASHER, GOVERNOR G | 22714-54010 |
093. | [1C] | 09626-60120 | WASHER, GOVERNOR G | 22715-54010 |
093. | [1C] | 09626-60130 | WASHER, GOVERNOR G | 22716-54010 |
093. | [1C] | 09626-60140 | WASHER, GOVERNOR G | 22717-54010 |
093. | [1C] | 09626-60150 | WASHER, GOVERNOR G | |
093. | [1C] | 09626-60160 | WASHER, GOVERNOR G | |
094. | [1C] | 09625-60520 | PLUG, GOVERNOR SLE | 22787-64680 |
094. | [1C] | 09625-60510 | PLUG, GOVERNOR SLE | 22787-64640 |
094. | [1C] | 09625-60500 | PLUG, GOVERNOR SLE | 22787-54033 |
094. | [1C] | 09625-60490 | PLUG, GOVERNOR SLE | 22787-54032 |
094. | [1C] | 09625-60480 | PLUG, GOVERNOR SLE | 22787-54031 |
094. | [1C] | 09625-60470 | PLUG, GOVERNOR SLE | 22787-54030 |
094. | [1C] | 09625-60460 | PLUG, GOVERNOR SLE | 22787-54029 |
094. | [1C] | 09625-60450 | PLUG, GOVERNOR SLE | 22787-54028 |
094. | [1C] | 09625-60400 | PLUG, GOVERNOR SLE | 22787-64641 |
094. | [1C] | 09625-60410 | PLUG, GOVERNOR SLE | 22787-64642 |
094. | [1C] | 09625-60420 | PLUG, GOVERNOR SLE | 22787-64643 |
094. | [1C] | 09625-60430 | PLUG, GOVERNOR SLE | 22787-54026 |
094. | [1C] | 09625-60440 | PLUG, GOVERNOR SLE | 22787-54027 |
095. | [2C] | 09621-40100 | WASHER, TIMER SENS | 22625-54277 |
095. | [2C] | 09621-40090 | WASHER, TIMER SENS | 22625-54276 |
095. | [2C] | 09621-40080 | WASHER, TIMER SENS | 22625-54275 |
095. | [2C] | 09621-40070 | WASHER, TIMER SENS | 22625-54274 |
095. | [2C] | 09621-40060 | WASHER, TIMER SENS | 22625-54273 |
095. | [2C] | 09621-40050 | WASHER, TIMER SENS | 22625-54272 |
095. | [2C] | 09621-40040 | WASHER, TIMER SENS | 22625-54271 |
095. | [2C] | 09621-40030 | WASHER, TIMER SENS | 22625-54270 |
096. | [01] | 09644-80111 | COLLAR, SMOKE SET | |
097. | [1C] | 09640-60520 | SHIM, PLUNGER ADJU | 22179-54020 |
097. | [1C] | 09640-60420 | SHIM, PLUNGER ADJU | 22179-54018 |
097. | [1C] | 09640-60270 | SHIM, PLUNGER ADJU | 22179-54015 |
097. | [1C] | 09640-60170 | SHIM, PLUNGER ADJU | 22179-54013 |
097. | [1C] | 09640-60020 | SHIM, PLUNGER ADJU | 22179-54010 |
098. | [01] | 94905-50300 | NUT, CAP | 90099-05161 |
102. | [01] | 09604-50390 | WIRE SUB-ASSY | 22751-6A220 |
102. | [01] | 09604-50380 | WIRE SUB-ASSY | 22751-6A041 |
103. | [01] | 09621-00310 | COVER SUB-ASSY, TI | 22790-64850 |
104. | [01] | 09647-00070 | IDLE UP SUB-ASSY | 22305-64020 |
105. | [02] | 09644-90100 | BOLT, SOCKET | 22395-56352 |
105. | [03] | 91510-06121 | BOLT, W/WASHER | 93381-16012 |
106. | [01] | 94904-72220 | BOLT, W/WASHER | 90099-04959 |
106. | [05] | 09644-90070 | BOLT, SOCKET | 22395-58200 |
107. | [01] | 09602-90630 | CLIP, CONNECTOR SU | 22172-64640 |
108. | [01] | 09602-90251 | CLIP, CONNECTOR SU | 22172-64150 |
109. | [01] | 09221-80010 | NIPPLE SUB-ASSY, S | 22548-64150 |
111. | [01] | 09604-90190 | O-RING | 22193-64750 |
112. | [01] | 07630-00681 | PICKUP ASSY, TACHO | |
112. | [01] | 07630-01241 | PICKUP ASSY, TACHO | 83180-32020 |
112. | [01] | 07630-01950 | PICKUP ASSY, TACHO | |
112. | [01] | 07630-01241 | PICKUP ASSY, TACHO | 83180-32020 |
112. | [01] | 07630-01950 | PICKUP ASSY, TACHO | |
113. | [01] | 09602-90350 | CLIP, CONNECTOR SU | 22172-64230 |
114. | [01] | 09646-80151 | CAP RUBBER | 22777-64360 |
114. | [01] | 09646-80250 | CAP RUBBER | 22777-54261 |
115. | [01] | 09616-00110 | VALVE SUB-ASSY, RE | 22180-64851 |
116. | [01] | 09644-80290 | COLLAR, SMOKE SET | 22749-55050 |
117. | [01] | 09644-90130 | BOLT, SOCKET | 22395-54263 |
118. | [01] | 94905-61680 | NUT | 90179-06009 |
119. | [01] | 09653-00071 | FILTER, SUB-ASSY | 22602-56350 |
120. | [01] | 09606-40110 | WASHER | 22689-56350 |
121. | [01] | 09653-00111 | FILTER, SUB-ASSY | 22602-5B320 |
122. | [01] | 09604-90460 | O-RING | 22193-5B320 |
200. | [02] | 09642-60130 | GASKET, DELIVERY V | 22149-54771 |
Include in #3:
09600-03280
as PUMP ASSY, INJECTI
Cross reference number
Part num | Firm num | Firm | Name |
09600-03280 | 22100-6A24 | PUMP ASSY, INJECTI | |
22100-6A240 | TOYOTA | PUMP ASSY, INJECTI |
Information:
Table 1
Features Benefits
All engineering changes and updates included Improved reliability and performance
Worldwide availability through the Cat® Parts Distribution System Customer access regardless of location
Off the shelf reliability Downtime reduced through exchanged product
Same as new Caterpillar warranty Consistent support
Illustration 1 g06211468
(1) Rocker arm with MEUI-A hardware
(2) Rocker arm with MEUI-C hardware
Table 2
MEUI-A Rocker MEUI-C Rocker
258-8721 Button 192-4151 Button
274-4492 Arm Adjustment Screw 196-5069 Arm Adjustment Screw
8L-2777 O-Ring Seal 061-8639 O-Ring Seal
Table 3
Reman Part Number New Part Number Engine Serial Number Prefixes
20R-3319 437-3881 115, 127, 132, 137, 173, 174, 175, 2A3, 3LW, 5DS, 7CZ, 8AZ, 9NN, 9YP, AL6, AN2, AR2, AR3, ASW, AT4, AZW, B2C, B3G, BEM, BFM, BGA, BXS, C1G, C2T, C4G, C5E, C5L, C6C, CAH, CCB, CE5, CKH, CWJ, DCT, DDS, DGK, DGL, DKE, DSJ, DWB, E1Y, GB3, GBM, GDS, GEN, GES, GRS, GSZ, GTB, HAZ, J2K, JAZ, JCF, JDA, JE9, JHL, JKG, JKS, JNZ, JSJ, K7C, KJT, KNM, KRA, L8D, LNA, LWR, LXJ, LXK, M1W, M1Y, M1Z, M7W, MCW, MDP, MED, MG2, MPE, MXS, N5F, NAW, NAY, NB2, NEW, NKL, NRC, NXS, P8B, PBL, PCY, PCZ, PEC, PEE, PEF, PEJ, PEK, PET, PHT, PHW, PKG, PKY, PKZ, R8W, RAM, RET, RGX, RLA, RNE, RNF, RNR, RNX, RNY, RNZ, RPM, RSD, RTK, S1P, SDN, SDP, SMP, SNW, SSM, STG, SXC, T3T, T4A, TG7, THS, TLD, TNA, TWM, W1A, WJB, WJY, WKB, X5M, XMJ, ZAG, ZKA, ZKB, ZP3, XP5
20R-3322 437-3862 176, 188, 1LW, 1MM, 2WS, 4AS, 5EK, 6BR, 6TB, 6TG, 6TS, 7T2, 9BZ, 9WR, B5R, BDN, BG4, BP2, BS9, C1J, C2A, C3G, C5H, CBX, CJP, CYN, CYY, DPG, DTP, DZE, EGH, EJG, EKW, EPE, F5C, F8N, G4C, GEX, GHJ, GJE, JAS, JDK, JDY, JEP, JKX, JLE, JRE, JWH, JZB, KCM, KEM, L8B, LDN, LET, LNB, LZA, LZB, MBN, MEP, MGS, MMB, N1C, N1D, NAP, NAX, NBB, NKK, PBN, PDM, PGN, PLE, RKS, RNC, RRC, RT2, RWS, SAY, SSW, STD, STM, SWE, T2P, T2R, TRB, WJA, WJH, WJW, WRH, X4R, XMK, Z2C, ZAY
