Information governor assy, mec
GOVERNOR ASSY, MEC
DA
- *1 WHEN REPLACING A CAM PLATE, SELECT THE SPECIFIED
- GUIDE ARM TO MATCH THE MARK.

Rating:
KIT List:
Governor assy, mec | 1908900271 |
Governor assy, mec | 1908900271 |

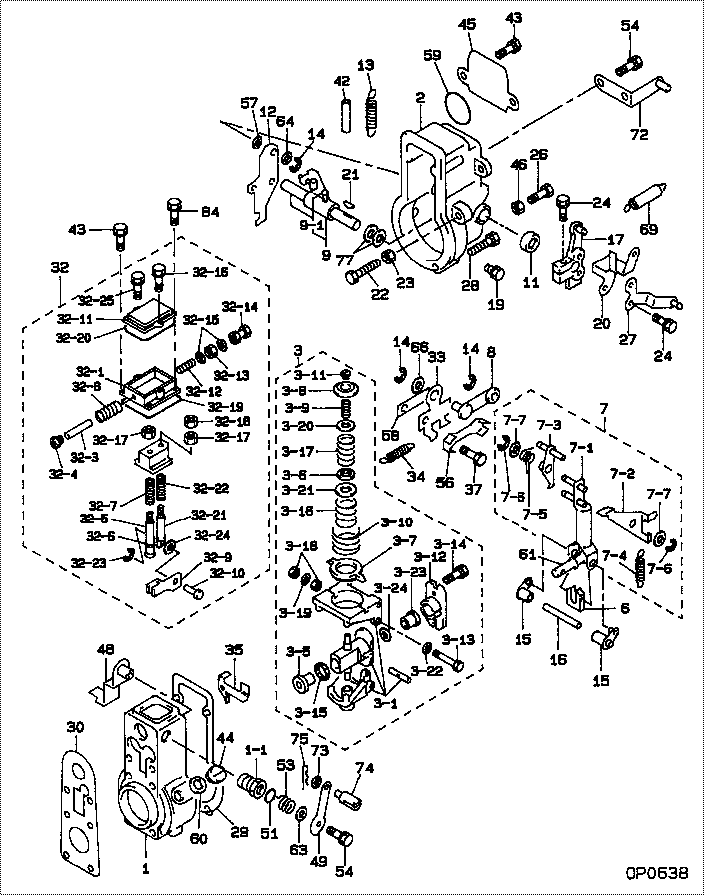

Scheme ###:
000. | [01] | 09130-03740 | GOVERNOR ASSY, MEC | 22310-4690A |
001. | [01] | 09131-00050 | HOUSING SUB-ASSY, | 22301-1090A |
001-001. | [01] | 09101-60020 | BUSHING, BEARING | 22322-1180A |
002. | [01] | 09145-00881 | COVER ASSY, GOVERN | |
002. | [01] | 09145-00901 | COVER ASSY, GOVERN | |
002. | [01] | 09145-00361 | COVER ASSY, GOVERN | 22380-1031A |
003. | [01] | 09133-00731 | FLYWEIGHT ASSY | 22304-1420A |
003-001. | [01] | 09137-00062 | FLYWEIGHT SUB-ASSY | 22304-1650A |
003-005. | [01] | 09134-00031 | BUSHING ASSY, CAMS | 22321-1751A |
003-006. | [02] | 09137-70341 | SEAT, GOVERNOR SPR | 22351-1640A |
003-007. | [02] | 09136-30010 | SEAT, GOVERNOR SPR | 22351-1370A |
003-008. | [02] | 09139-30091 | GUIDE, SPRING | 22385-1471A |
003-009. | [02] | 09091-81710 | SPRING, MECHANICAL | 22341-2160A |
003-010. | [02] | 09138-90570 | SPRING, IDLING | 22411-1660A |
003-011. | [02] | 09139-50020 | NUT, ADJUSTING | 22825-1350A |
003-011. | [02] | 09139-50050 | NUT, ADJUSTING | |
003-012. | [01] | 09140-50071 | BUSHING, GUIDE | 22322-1760A |
003-013. | [01] | 09140-10061 | BOLT, BELLCRANK | |
003-013. | [01] | 09140-10040 | BOLT, BELLCRANK | 22815-1940A |
003-014. | [02] | 91418-06161 | BOLT, W/WASHER | 22815-1380A |
003-014. | [02] | 94904-78260 | BOLT, W/WASHER | 22815-3410A |
003-015. | [06] | 09133-70150 | DAMPER, FLYWEIGHT | 22385-2070A |
003-016. | [02] | 09138-90560 | SPRING, IDLING | 22411-1670A |
003-017. | [02] | 09139-10430 | SPRING, SPEED CONT | 22321-2050A |
003-018. | [02] | 90160-06051 | NUT, HEXAGON | 22825-1480A |
003-018. | [02] | 09089-40101 | E-RING | |
003-019. | [01] | 09140-30010 | WASHER, LOCK | 22863-1190A |
003-020. | [2C] | 09140-30710 | WASHER, LOCK | 22877-2260A |
003-020. | [2C] | 09140-30700 | WASHER, LOCK | 22877-2250A |
003-020. | [2C] | 09140-30410 | WASHER, LOCK | 22877-1900A |
003-020. | [2C] | 09140-30200 | WASHER, LOCK | 22877-1310A |
003-020. | [2C] | 09140-30190 | WASHER, LOCK | 22877-1300A |
003-021. | [2C] | 09140-30400 | WASHER, LOCK | 22877-1890A |
003-021. | [2C] | 09140-30180 | WASHER, LOCK | 22877-1290A |
003-021. | [2C] | 09140-30170 | WASHER, LOCK | 22877-1280A |
003-021. | [2C] | 09140-30160 | WASHER, LOCK | 22877-1270A |
003-022. | [01] | 94901-33970 | WASHER, PLATE, SK | 22885-1740A |
003-022. | [02] | 09140-30800 | WASHER, LOCK | |
003-023. | [01] | 09133-40040 | NUT, ROUND | 22353-1150A |
003-024. | [1C] | 09133-10200 | SHIM | 22885-2540A |
003-024. | [1C] | 09133-10210 | SHIM | 22885-2550A |
003-024. | [1C] | 09133-10220 | SHIM | 22885-2560A |
003-024. | [1C] | 09133-10230 | SHIM | 22885-5950A |
003-024. | [1C] | 09133-10240 | SHIM | 22885-5960A |
003-024. | [1C] | 09133-10250 | SHIM | 22885-5970A |
003-024. | [1C] | 09133-10190 | SHIM | 22885-2530A |
003-024. | [1C] | 09133-10180 | SHIM | 22885-2520A |
003-024. | [1C] | 09133-10170 | SHIM | 22885-2510A |
003-024. | [1C] | 09133-10160 | SHIM | 22885-2500A |
003-024. | [1C] | 09133-10150 | SHIM | 22885-2490A |
003-024. | [1C] | 09133-10140 | SHIM | 22885-2480A |
003-024. | [1C] | 09133-10130 | SHIM | 22885-2470A |
003-024. | [1C] | 09133-10120 | SHIM | 22885-2460A |
003-024. | [1C] | 09133-10110 | SHIM | 22885-2450A |
006. | [01] | 09142-60081 | SLIDER | 22349-1131A |
007. | [01] | 09143-00110 | LEVER ASSY, FLOATI | 22041-1140A |
007-001. | [01] | 09143-60212 | LEVER SUB-ASSY, FL | 22350-1182A |
007-002. | [01] | 09169-50041 | STOPPER SUB-ASSY, | 22357-1091A |
007-003. | [01] | 09094-00410 | LEVER SUB-ASSY, CO | 22042-1190A |
007-004. | [01] | 09104-20580 | SPRING, RETURN | 22341-1680A |
007-005. | [01] | 09104-20610 | SPRING, RETURN | 22341-1690A |
007-006. | [02] | 09089-40020 | E-RING | 22873-1390A |
007-007. | [ C] | 94901-35090 | WASHER, PLATE, SK | 22885-1280A |
007-007. | [ C] | 94901-35080 | WASHER, PLATE, SK | 22885-1270A |
007-007. | [ C] | 94901-33960 | WASHER, PLATE, SK | 22885-1030A |
007-007. | [ C] | 94901-32370 | WASHER, PLATE, SK | 22885-1930A |
007-007. | [ C] | 94901-31390 | WASHER, PLATE, SK | 22885-1920A |
008. | [01] | 09098-00341 | SHACKLE SUB-ASSY | 22045-1110A |
009. | [1C] | 09148-00220 | ARM ASSY, GUIDE | |
009. | [1C] | 09148-00210 | ARM ASSY, GUIDE | |
009. | [1C] | 09148-00200 | ARM ASSY, GUIDE | |
009-001. | [01] | 19089-00780 | OVER-HAUL KIT, GOV | |
011. | [01] | 94915-02522 | SEAL, OIL | 22827-1530A |
012. | [01] | 09101-70080 | PLATE, CAM | 22369-1190A |
013. | [01] | 09104-20600 | SPRING, RETURN | 22341-1710A |
014. | [03] | 09089-40020 | E-RING | 22873-1390A |
015. | [02] | 09156-00021 | LEVER SUB-ASSY, SU | 22350-1190A |
016. | [01] | 09156-30050 | SHAFT, LEVER SUPPO | 22358-1410A |
017. | [01] | 09107-01591 | LEVER SUB-ASSY, AD | 22309-2060A |
019. | [02] | 09116-70110 | PLUG, SCREW | 22845-1250A |
020. | [01] | 09107-02120 | LEVER SUB-ASSY, AD | 22309-3180A |
021. | [01] | 94913-00030 | KEY, WOODRUFF | 22891-1060A |
022. | [01] | 09082-10310 | STOPPER | 22865-1360A |
023. | [01] | 09116-90024 | NUT | 22825-1890A |
024. | [03] | 91418-06201 | BOLT, W/WASHER | 22815-1290A |
026. | [01] | 94904-03840 | BOLT, HEXAGON | 22396-1020A |
027. | [01] | 09107-02130 | LEVER SUB-ASSY, AD | 22319-0021A |
028. | [06] | 91418-06351 | BOLT, W/WASHER | 22815-1920A |
029. | [01] | 09151-70050 | GASKET, COVER | 22847-1460A |
029. | [01] | 09151-70080 | GASKET, COVER | 22847-2200A |
030. | [01] | 09082-30460 | GASKET | |
030. | [01] | 09082-30240 | GASKET | 22847-1570A |
032. | [01] | 09169-01870 | HOUSING SUB-ASSY, | 22370-1890A |
032-001. | [01] | 09169-10041 | HOUSING, FULL LOAD | 22371-1100A |
032-003. | [01] | 09156-30040 | SHAFT, LEVER SUPPO | 22338-1070A |
032-004. | [01] | 09031-70270 | PLUG, SCREW | 22845-1480A |
032-005. | [01] | 09091-90321 | ADAPTER | 22385-1670A |
032-006. | [01] | 09095-30181 | BUSHING | 22322-1701A |
032-007. | [01] | 09091-81630 | SPRING, MECHANICAL | 22411-1710A |
032-008. | [01] | 09091-81640 | SPRING, MECHANICAL | 22411-1690A |
032-009. | [01] | 09152-10300 | CAM, FULL STOP | 22369-2190A |
032-010. | [01] | 09098-30300 | PIN, CONNECTING | 22455-1230A |
032-011. | [01] | 09105-10592 | PLATE, COVER | 22371-1230A |
032-012. | [01] | 09152-40440 | SCREW, STOPPER | 22395-1870A |
032-013. | [01] | 09116-90080 | NUT | 22821-2820A |
032-014. | [01] | 09103-10220 | NUT, CAP | 22342-1650A |
032-015. | [02] | 09024-80010 | WASHER, DRAIN SCRE | 22847-1730A |
032-016. | [01] | 94904-74620 | BOLT, W/WASHER | 22815-2920A |
032-017. | [02] | 90160-06051 | NUT, HEXAGON | 22825-1480A |
032-018. | [01] | 90170-06361 | NUT, HEXAGON | 92100-6040A |
032-019. | [01] | 94914-02030 | O-RING | 22817-1310A |
032-020. | [01] | 94914-01950 | O-RING | 22817-1460A |
032-020. | [01] | 94914-06360 | O-RING | |
032-021. | [01] | 09091-90332 | ADAPTER | 22385-1690A |
032-022. | [01] | 09091-81650 | SPRING, MECHANICAL | 22411-1700A |
032-023. | [01] | 09089-40020 | E-RING | 22873-1390A |
032-024. | [1C] | 94901-35030 | WASHER, PLATE, SK | 22885-1450A |
032-024. | [1C] | 94901-35020 | WASHER, PLATE, SK | 22885-1440A |
032-024. | [1C] | 94901-32370 | WASHER, PLATE, SK | 22885-1930A |
032-025. | [01] | 91418-06161 | BOLT, W/WASHER | 22815-1380A |
033. | [01] | 09115-90500 | ARM SUB-ASSY | 22343-4000A |
034. | [01] | 09104-20590 | SPRING, RETURN | 22341-1700A |
035. | [01] | 09087-80060 | PLATE | 22343-1650A |
037. | [02] | 09057-30150 | BOLT, DIAPHRAGM CO | 22815-2890A |
041. | [01] | 94901-50500 | WASHER, SPRING | 22877-1540A |
042. | [01] | 94933-06540 | TUBE, RUBBER | 22385-1800A |
043. | [05] | 91418-06161 | BOLT, W/WASHER | 22815-1380A |
044. | [01] | 09154-30031 | PLUG, SCREW | 22845-1261A |
045. | [01] | 09105-10540 | PLATE, COVER | 22386-1390A |
046. | [01] | 90160-06051 | NUT, HEXAGON | 22825-1480A |
048. | [01] | 09115-90141 | ARM SUB-ASSY | 22348-1300A |
049. | [01] | 09109-81491 | STOPPER | 22348-1570A |
051. | [01] | 94914-00130 | O-RING | 22817-1440A |
053. | [01] | 09104-20840 | SPRING, RETURN | 22341-2180A |
054. | [03] | 91418-06141 | BOLT, W/WASHER | 22815-1480A |
056. | [01] | 09140-30460 | WASHER, LOCK | 22877-1990A |
057. | [01] | 09140-30420 | WASHER, LOCK | 22877-1880A |
058. | [01] | 09072-10150 | PLATE | 22343-3180A |
059. | [01] | 94914-02190 | O-RING | 22847-1540A |
060. | [01] | 09169-40170 | GASKET | 22847-2360A |
060. | [01] | 09169-40020 | GASKET | 22847-1470A |
061. | [1C] | 09141-10240 | SHAFT, SLIDING WEI | 22318-1190A |
061. | [1C] | 09141-10230 | SHAFT, SLIDING WEI | 22318-1180A |
061. | [1C] | 09141-10220 | SHAFT, SLIDING WEI | 22318-1170A |
061. | [1C] | 09141-10210 | SHAFT, SLIDING WEI | 22318-1160A |
061. | [1C] | 09141-10200 | SHAFT, SLIDING WEI | 22318-1150A |
061. | [1C] | 09141-10190 | SHAFT, SLIDING WEI | 22318-1140A |
061. | [1C] | 09141-10180 | SHAFT, SLIDING WEI | 22318-1130A |
063. | [1C] | 94901-32220 | WASHER, PLATE, SK | 22885-5220A |
063. | [1C] | 94901-31980 | WASHER, PLATE, SK | 22885-3450A |
063. | [1C] | 94901-31970 | WASHER, PLATE, SK | 22885-3440A |
063. | [1C] | 94901-31960 | WASHER, PLATE, SK | 22885-3430A |
064. | [1C] | 09140-30330 | WASHER, LOCK | 22877-1390A |
064. | [1C] | 09140-30320 | WASHER, LOCK | 22877-1380A |
064. | [1C] | 09140-30310 | WASHER, LOCK | 22877-1370A |
064. | [1C] | 09140-30300 | WASHER, LOCK | 22877-1360A |
066. | [01] | 94901-16220 | WASHER, STEEL PLAT | 22877-1320A |
069. | [01] | 09104-10200 | SPRING SUB-ASSY, R | 22341-2230A |
072. | [01] | 09097-50600 | ARM, SPRING | 22343-2160A |
073. | [01] | 90200-06241 | WASHER, PLATE | 28241-1030A |
074. | [01] | 09096-40263 | PIN | 22455-1071A |
075. | [01] | 90400-02151 | PIN, SPLIT | 22456-1040A |
077. | [2C] | 09140-30230 | WASHER, LOCK | 22877-1400A |
077. | [2C] | 09140-30240 | WASHER, LOCK | 22877-1410A |
077. | [2C] | 09140-30250 | WASHER, LOCK | 22877-1420A |
077. | [2C] | 09140-30260 | WASHER, LOCK | 22877-1430A |
077. | [2C] | 09140-30270 | WASHER, LOCK | 22877-1440A |
077. | [2C] | 09140-30280 | WASHER, LOCK | 22877-1450A |
077. | [2C] | 09140-30290 | WASHER, LOCK | 22877-1460A |
084. | [01] | 94904-74620 | BOLT, W/WASHER | 22815-2920A |
Include in #3:
09130-03740
as GOVERNOR ASSY, MEC
Cross reference number
Part num | Firm num | Firm | Name |
09130-03740 | 22310-4690 | GOVERNOR ASSY, MEC | |
22310-4690A | HINO | GOVERNOR ASSY, MEC |
