Information adjusting device
BOSCH
9 421 621 324
9421621324
ZEXEL
159601-0222
1596010222

Rating:

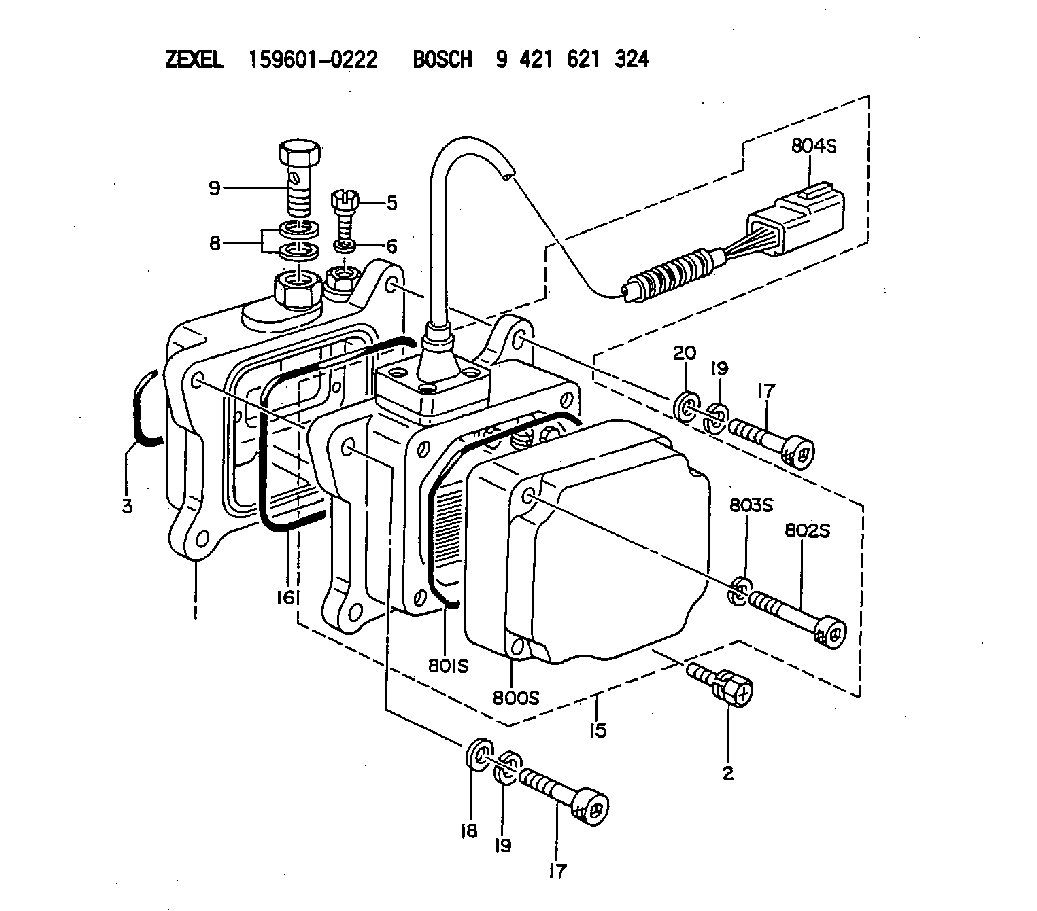

Scheme ###:
1. | [1] | 159591-1921 | DIAPHRAGM HOUSING |
2. | [4] | 159596-2800 | BLEEDER SCREW |
3. | [1] | 159610-1400 | SEAL RING |
5. | [1] | 159597-6300 | BLEEDER SCREW |
6. | [1] | 026506-1040 | GASKET D9.9&6.2T1 |
8. | [2] | 139514-0300 | GASKET |
9. | [1] | 029731-4680 | EYE BOLT |
15. | [1] | 159605-0422 | ACTUATOR |
16. | [1] | 159610-1300 | SEAL RING |
17. | [4] | 010206-3040 | HEX-SOCKET-HEAD CAP SCREW M6P1L30 |
17. | [4] | 010206-3040 | HEX-SOCKET-HEAD CAP SCREW M6P1L30 |
18. | [1] | 139306-0400 | PLAIN WASHER |
19. | [4] | 029320-6010 | LOCKING WASHER |
19. | [4] | 029320-6010 | LOCKING WASHER |
20. | [3] | 159595-5700 | PLAIN WASHER |
800S. | [1] | 159595-8801 | COVER |
801S. | [1] | 159610-1200 | SEAL RING |
802S. | [4] | 010206-3040 | HEX-SOCKET-HEAD CAP SCREW M6P1L30 |
803S. | [4] | 029320-6010 | LOCKING WASHER |
804S. | [1] | 159911-4500 | PLUG HOUSING |
Include in #1:
108922-3065
as _
Cross reference number
Zexel num
Bosch num
Firm num
Name
159601-0222
9 421 621 324
ADJUSTING DEVICE
K
K
Information:
Table 1
CAT DATA LINK CABLE SPECIFICATIONS, RESISTANCE AND CAPACITANCE
    Measured Parameter
C to C (1) C to S (2)     SCSR (3)
Nominal Capacitance per meter (foot)
75 pF (23 pF)
144 pF (44 pF)     -
Total Nominal Capacitance
455 m (1500 ft)     0.035 µF     0.066 µF     -
Nominal Resistance per meter (foot) at
20 °C (68 °F)     -     -
14.0 mOhms (4.27 mOhms)
Total Nominal Resistance
455 m (1500 ft) at
20 °C (68 °F)     -     -     6.41 mOhms
( 1 ) Conductor to Conductor
( 2 ) Conductor to Shield
( 3 ) Single Conductor Series Resistance (16 AWG, 19/29 stranding)
Have questions with 159601-0222?
Group cross 159601-0222 ZEXEL
Hino
159601-0222
9 421 621 324
ADJUSTING DEVICE
